Capatect CLASSIC B

Capatect CLASSIC B - tai aukštus kokybės standartus atitinkanti, sertifikuota sudėtinė tinkuotų fasadų šiltinimo sistema, kur izoliacinė medžiaga - EPS putų poliestireno plokštės. Tokia sistema apšiltinta milijonai kvadratinių metrų fasadų visame pasaulyje. Aukšta medžiagų kokybė, ideliai tarpusavyje suderinti sistemos elementai ir platus galutinės apdailos pasirinkimas. Capatect Classic B sistema yra nedegi arba sunkiai degi.

Capatect CLASSIC B sistemos bendrąjį brėžinį arba atskirų sistemos mazgų brėžinius, tokius kaip įvairius lango rėmo montavimo būdus ar jungtį su apšiltintu cokoliu, .dwg formatu galite parsisiųsti per žemiau esančias nuorodas.

CT142-1

Vertikalus/horizontalus pjūvis

CT142-2

Išorinis kampas, horizontalus pjūvis

CT142-3

Vidinis kampas, horizontalus pjūvis

CT142-4

Lango tvirtinimas lygiai su siena

CT142-5

Angokraštyje įgilintas lango rėmas

CT142-6

Lango rėmas šiltinimo sistemoje

CT142-7

Lango rėmas lygiai su siena / horiz. pjūvis

CT142-8

Įgilintas lango rėmas, horiz. pjūvis

CT142-9

Lango rėmas šiltinimo sistemoje, horiz. pjūvis

CT142-10

Lango rėmas lygiai su siena su palange

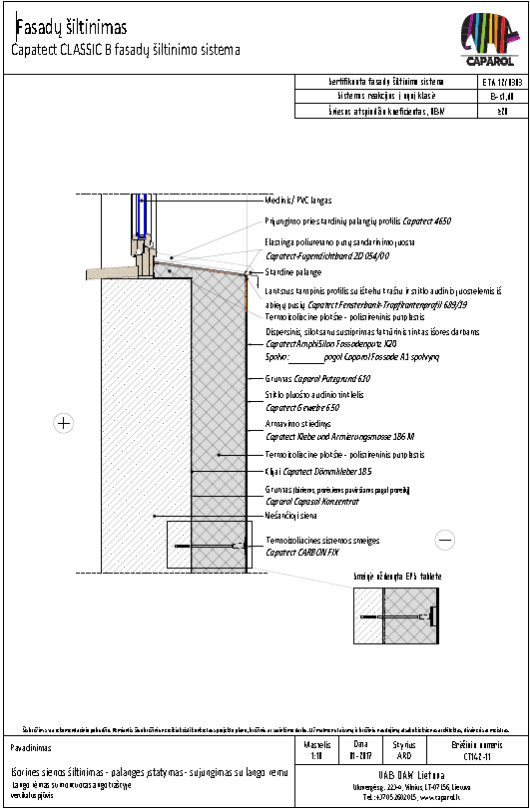

CT142-11

Įgilintas lango rėmas su palange

CT142-12

Lango rėmas šiltinimo sistemoje su palange

CT142-13

Fasado šiltinimas - jungtis su apšiltintu cokoliu
